ما الذي يجعل التروس المعدنية المخروطية المستقيمة موثوقة لنقل الطاقة الصناعية؟

جدول المحتويات

1. ما هي التروس المعدنية المخروطية المستقيمة
2. الميزات الهيكلية الرئيسية
3. اعتبارات المعالجة المادية والحرارية
4. كيف يؤثر التصميم على الأداء
5. التطبيقات الصناعية
6. ما يجب على المشترين التحقق منه قبل الطلب
7. التصنيع ومراقبة الجودة
8. المشاكل الشائعة وأسبابها
9. التروس المخروطية المستقيمة والتروس المخروطية الحلزونية
10. التروس المخروطية المعدنية المستقيمة المخصصة
11. الأسئلة المتداولة
12. خاتمة

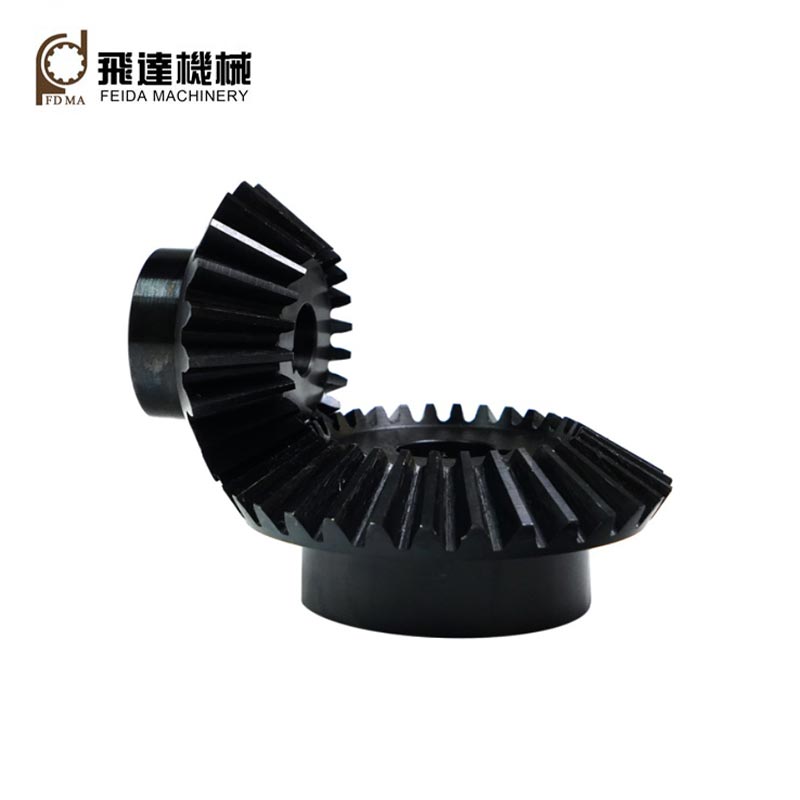

1. ما هي التروس المعدنية المخروطية المستقيمة

التروس المعدنية المخروطية المستقيمة هي تروس مخروطية ذات أسنان مستقيمة مرتبة على طول سطح مخروط الملعب. عندما يتشابك زوج من التروس المخروطية، يمكنهم نقل الحركة بين الأعمدة المتقاطعة أثناء تغيير اتجاه نقل الطاقة.

بالمقارنة مع التروس الأسطوانية، فإن هندسة الترس المخروطي تكون ثلاثية الأبعاد لأن أبعاد أسنانها تتغير عبر عرض الوجه. ولذلك يجب اعتبار شكل السن، ومخروط الميل، وزاوية العمود، وعرض الوجه، ورد الفعل العكسي، وموضع التثبيت بمثابة نظام كامل وليس كأبعاد معزولة.

تعتبر التروس المخروطية المستقيمة جذابة بشكل خاص عندما لا يتطلب التطبيق التعشيق السلس عالي السرعة المرتبط بتصميمات الأسنان المنحنية الأكثر تعقيدًا. يمكن أيضًا أن يكون ترتيب الأسنان البسيط نسبيًا مفيدًا لبعض الأنظمة الميكانيكية ذات السرعة المنخفضة إلى المتوسطة، والمعدات المدمجة، ومحركات الآلات، وتطبيقات الاستبدال.

2. الميزات الهيكلية الرئيسية

يبدأ الترس الموثوق به بفهم واضح لهندسته. تؤثر العديد من المعلمات بشكل مباشر على التوافق وسعة التحميل والتثبيت.

3. اعتبارات المعالجة المادية والحرارية

يعد اختيار المواد أحد أهم القرارات عند شراء التروس المعدنية. إن الترس المستخدم في آلية التعبئة ذات التحميل الخفيف له متطلبات مختلفة تمامًا عن الترس الذي يعمل بشكل مستمر تحت عزم دوران مرتفع.

تشمل الخيارات الهندسية الشائعة الفولاذ الكربوني، وسبائك الفولاذ، والفولاذ المقاوم للصدأ، وغيرها من الدرجات المعدنية المتخصصة. تعتمد المادة المناسبة على الحمل وبيئة التشغيل والتعرض للتآكل والسرعة وعمر الخدمة المتوقع وطريقة التصنيع والمعالجة الحرارية المتاحة.

• الصلب الكربوني:غالبًا ما يُنظر إليه في التطبيقات الميكانيكية الحساسة من حيث التكلفة حيث تنطبق متطلبات الأداء المعتدلة.
• سبائك الصلب:مناسبة عندما تكون هناك حاجة إلى قوة أعلى، أو مقاومة التآكل، أو القدرة على المعالجة الحرارية.
• الفولاذ المقاوم للصدأ:مفيد عندما تكون مقاومة التآكل أحد الاعتبارات المهمة.
• الفولاذ المعالج بالحرارة:يمكن أن يوفر سطح عمل أكثر صلابة مع الحفاظ على الخصائص الأساسية المناسبة عند تحديدها بشكل صحيح.

لا ينبغي أبدًا اختيار المعالجة الحرارية بشكل مستقل عن تصميم الترس. يجب أخذ الصلابة وعمق الهيكل عند الاقتضاء والخصائص الأساسية واستقرار الأبعاد ومتطلبات التشطيب اللاحقة في الاعتبار معًا.

4. كيف يؤثر التصميم على الأداء

يتم تحديد أداء الترس من خلال التفاعل بين الهندسة والمواد ودقة التصنيع والتركيب والتشحيم وظروف التشغيل. لا يزال من الممكن أن يكون أداء الترس المناسب نظريًا ضعيفًا إذا تمت محاذاة مكونات التزاوج بشكل غير صحيح.

5. التطبيقات الصناعية

يمكن العثور على التروس المعدنية المستقيمة المخروطية في الأنظمة الميكانيكية التي تحتاج إلى نقل الطاقة الزاوي دون الحاجة إلى تكوين تروس معقد للغاية.

• الآلات الصناعية وتجميعات النقل
• معدات مناولة المواد
• ماكينات التعبئة والتغليف
• أنظمة النقل
• الآلات الزراعية
• الأدوات الآلية والآليات المساعدة
• الأنظمة الميكانيكية للسيارات والمركبات ذات الصلة
• معدات نقل الطاقة للأغراض العامة
• التجميعات الميكانيكية المخصصة

تعتمد مدى ملاءمة التروس المخروطية المستقيمة على ظروف التشغيل الفعلية. قد تتطلب التطبيقات ذات المتطلبات العالية السرعة والضوضاء المنخفضة تكوينًا مختلفًا للتروس المخروطية، بينما قد تستفيد الأنظمة الأبسط من الهندسة المباشرة للأسنان المستقيمة.

6. ما يجب على المشترين التحقق منه قبل الطلب

تحدث العديد من مشكلات الشراء لأن المشتري يقدم فقط اسم المنتج والقطر الأساسي. بالنسبة للعتاد البديل أو المخصص، تحتاج الشركة المصنعة إلى معلومات كافية لإعادة إنتاج علاقة النقل المقصودة.

إذا كان الترس الأصلي متاحًا، فإن توفير رسم أو عينة أو صور فوتوغرافية مع قياسات أو مواصفات كاملة للعتاد يمكن أن يقلل بشكل كبير من أخطاء الاتصال. بالنسبة لمشاريع الاستبدال، فإن المعلومات حول معدات التزاوج لها نفس القدر من الأهمية لأنه يجب أن يكون الترسان متوافقين كزوج.

7. التصنيع ومراقبة الجودة

تؤثر جودة التصنيع بشكل مباشر على ملامسة الأسنان واتساق الأبعاد وسلوك التشغيل وعمر الخدمة. تتميز التروس المخروطية المستقيمة بهندسة مخروطية، لذا فإن التحكم في شكل السن والأبعاد ذات الصلة يتطلب معدات وأدوات وطرق قياس مناسبة والتحكم في العملية.

تتضمن عملية الإنتاج الموثوقة عادةً التحقق من المواد، والتحضير الفارغ، وقطع الأسنان، والمعالجة الحرارية عند الحاجة، والتشطيب، وفحص الأبعاد، والتحقق من الجودة النهائية. اعتمادًا على التطبيق، قد يغطي الفحص أبعاد الأسنان، والجريان، والارتجاع العكسي، وأبعاد التجويف، والصلابة، وحالة السطح، وأداء التزاوج.

بالنسبة للطلبات الصناعية المخصصة، يجب على المشترين أيضًا أن يسألوا عن كيفية الموافقة على عينات الإنتاج وكيفية الحفاظ على اتساق الأبعاد أثناء إنتاج الدُفعات. يمكن للمورد القادر على التواصل بوضوح بشأن الرسومات والتفاوتات والمواد ومتطلبات الفحص أن يساعد في منع إعادة العمل المكلفة.

8. المشاكل الشائعة وأسبابها

9. التروس المخروطية المستقيمة والتروس المخروطية الحلزونية

تقوم التروس المخروطية المستقيمة واللولبية بنقل الطاقة بين الأعمدة المتقاطعة، لكن هندسة أسنانها تختلف. تستخدم التروس المخروطية المستقيمة أسنانًا مدببة مستقيمة، بينما تستخدم التروس المخروطية الحلزونية أسنانًا منحنية.

يعتمد التكوين المناسب على السرعة والحمل ومتطلبات الضوضاء ومساحة التثبيت والقدرة على التصنيع وإجمالي متطلبات النظام. لذلك يجب اختيار الترس وفقًا للآلة بدلاً من مقارنة أنماط الأسنان بشكل منفصل.

10. التروس المخروطية المعدنية المستقيمة المخصصة

تكون التروس القياسية ملائمة عندما تتطابق الأبعاد الحالية مع الماكينة. ومع ذلك، تتطلب العديد من المشاريع الصناعية تروسًا مخصصة نظرًا لأن مساحة التثبيت المتاحة أو ترتيب العمود أو الحمل أو واجهة التثبيت أو أبعاد الاستبدال ليست قياسية.

يمكن اعتبار Jinjiang Feida Machinery Co., Ltd. للمشاريع التي تتطلب مكونات تروس معدنية مخصصة بناءً على الرسومات الهندسية أو العينات أو متطلبات الأبعاد أو معلومات التطبيق. بالنسبة للمشترين من الشركات، فإن نقطة البداية الأكثر فائدة هي المواصفات الفنية الكاملة بدلاً من مجرد طلب سعر "التروس المخروطية المستقيمة".

تسمح هذه المعلومات للشركة المصنعة بتقييم ما إذا كان التصميم المقترح والمواد ومسار التصنيع ومتطلبات الجودة متوافقة مع التطبيق المقصود.

11. الأسئلة المتداولة

12. الاستنتاج

تظل التروس المخروطية المعدنية المستقيمة حلاً عمليًا للأنظمة الميكانيكية التي تحتاج إلى نقل طاقة زاوي موثوق به من خلال أعمدة متقاطعة. إن هندسة أسنانها الواضحة نسبيًا تجعلها مفيدة عبر مجموعة واسعة من الآلات، خاصة عندما يركز التطبيق بشكل أكبر على ناقل الحركة الذي يمكن الاعتماد عليه، والتركيب المدمج، ومتطلبات التصنيع الخاضعة للرقابة، وقابلية الصيانة أكثر من التركيز على التشغيل الهادئ للغاية عالي السرعة.

بالنسبة للمشترين، فإن الخطوة الأكثر أهمية هي مطابقة مواصفات الترس مع بيئة التشغيل الحقيقية. يجب مراعاة عدد الأسنان والهندسة والمواد والصلابة وعرض الوجه وزاوية العمود والسرعة وعزم الدوران والمحاذاة والتشحيم وتفاوتات التصنيع قبل بدء الإنتاج.

سواء كنت بحاجة إلى مكونات بديلة أو دفعات إنتاج أو أجزاء نقل مصممة خصيصًا، يمكن أن تساعد الاتصالات الفنية الواضحة في تقليل مشكلات التوافق وتكاليف التطوير غير الضرورية.جينجيانغ فيدا للآلات المحدودةيمكنه العمل مع العملاء وفقًا لمتطلبات المعدات المخصصة بناءً على مواصفات المشروع واحتياجات التطبيق.

هل تحتاج إلى تروس مخروطية مستقيمة معدنية مخصصة؟

شارك الرسم أو العينة أو الأبعاد أو متطلبات المواد أو تفاصيل التطبيق مع Jinjiang Feida Machinery Co., Ltd. يمكن لفريقنا المساعدة في تقييم المواصفات ومناقشة حل التروس المخصص المناسب لآلاتك. اتصل بنا.
