كيف تعمل التروس المخروطية الحلزونية على تحسين نقل الطاقة في الآلات المطلوبة؟

التروس المخروطية الحلزونيةهي مكونات نقل دقيقة مصممة لنقل الطاقة الدورانية بين الأعمدة المتقاطعة مع توفير تشغيل سلس وموثوق وفعال. بالمقارنة مع التروس المخروطية المستقيمة التقليدية، تسمح هندسة أسنانها المنحنية بمشاركة الأسنان بشكل تدريجي، مما يساعد على تقليل الاهتزاز وضوضاء التشغيل وأحمال الصدمات. وهذا يجعلها ذات قيمة خاصة في علب التروس الصناعية، وأنظمة السيارات، ومعدات مناولة المواد، والأدوات الآلية، والآلات الزراعية وغيرها من التطبيقات التي يكون فيها البناء المدمج ونقل عزم الدوران الذي يمكن الاعتماد عليه أمرًا ضروريًا.

يشرح هذا الدليل مبادئ العمل والمزايا الرئيسية والتطبيقات الشائعة واعتبارات المواد وعوامل الأداء ومتطلبات الصيانة واعتبارات الشراء الخاصة بالتروس المخروطية الحلزونية. كما أنه يسلط الضوء على مشكلات العملاء الشائعة والطرق العملية لتجنب التآكل المبكر والضوضاء المفرطة والسخونة الزائدة وفشل ناقل الحركة.

جدول المحتويات

ما هي التروس المخروطية الحلزونية؟

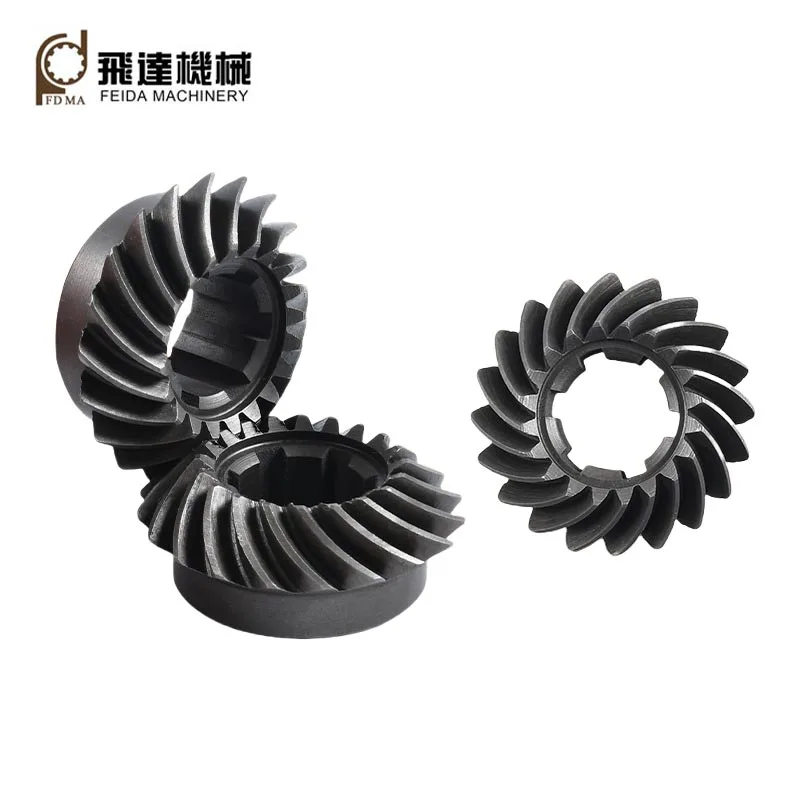

التروس المخروطي الحلزوني عبارة عن تروس مخروطية ذات أسنان منحنية بزاوية تستخدم عادةً لنقل الحركة وعزم الدوران بين الأعمدة الموضوعة بزاوية، عادةً عند 90 درجة تقريبًا. يخلق شكل الأسنان الحلزوني ارتباطًا تدريجيًا بين أسنان التزاوج أكثر من الترس المخروطي المستقيم.

يعد هذا الاتصال التدريجي أحد الأسباب الرئيسية لاستخدام هذه التروس على نطاق واسع في المعدات التي يكون فيها الدوران السلس والاهتزاز المنخفض ونقل عزم الدوران الذي يمكن الاعتماد عليه أمرًا مهمًا. بدلاً من تعشيق عرض السن بالكامل بشكل مفاجئ، تسمح الهندسة الحلزونية بتقدم الاتصال عبر سطح السن.

بالنسبة لمصنعي الآلات، يمكن أن يترجم ذلك إلى تشغيل أكثر استقرارًا، وتحسين راحة المشغل وتقليل الصدمات الميكانيكية. ومع ذلك، بالنسبة لمشتري قطع الغيار، يعد اختيار الشكل الهندسي الصحيح أمرًا بالغ الأهمية لأنه حتى المعدات عالية الجودة يمكن أن تؤدي أداءً سيئًا إذا كانت مواصفات أسنانها أو أبعادها أو مكونات التزاوج غير متوافقة.

كيف تعمل التروس المخروطية الحلزونية؟

مبدأ التشغيل واضح ومباشر: يقوم أحد التروس المخروطية، المعروف عادة باسم الترس الصغير، بتشغيل ترس مخروط آخر. نظرًا لترتيب الأسنان على الأسطح المخروطية، يمكن إعادة توجيه الحركة الدورانية من عمود إلى آخر مع نقل عزم الدوران في نفس الوقت.

نظرًا لأن تعشيق الأسنان هو عملية تدريجية، يمكن أن توفر التروس المخروطية الحلزونية نقلًا أكثر سلاسة للطاقة بسرعات دوران أعلى من العديد من البدائل ذات الأسنان المستقيمة. المحاذاة الصحيحة تظل ضرورية. يمكن أن يؤدي وضع العمود السيئ أو رد الفعل العكسي غير الصحيح أو التشحيم غير الكافي إلى تقليل هذه الفوائد بشكل كبير.

ما هي المزايا الرئيسية للتروس المخروطي الحلزوني؟

هذه المزايا ذات قيمة خاصة عندما تعمل الآلات بشكل مستمر. يمكن أن يساعد تقليل الاهتزاز والتحكم في مشاركة الأسنان في حماية المحامل والأعمدة والمكونات المتصلة الأخرى من الإجهاد الميكانيكي غير الضروري.

أين يتم استخدام التروس المخروطية الحلزونية بشكل شائع؟

يتم استخدام التروس المخروطية الحلزونية عبر العديد من الأنظمة الميكانيكية التي تتطلب نقل طاقة زاويًا موثوقًا به. إن الجمع بين المشاركة السلسة والبنية المدمجة والقدرة على التعامل مع عزم الدوران يجعلها مفيدة في كل من الآلات القياسية والمتخصصة.

ما هي العوامل المهمة عند اختيار التروس المخروطية الحلزونية؟

يعد اختيار الترس بناءً على القطر الخارجي أو السعر فقط من الأخطاء الشائعة في الشراء. يجب أن يتطابق الترس مع نظام النقل الكامل. قبل طلب عرض الأسعار، يجب على مصنعي الآلات وفرق الصيانة إعداد معلمات التشغيل الأساسية.

• نسبة التروس:تأكد من العلاقة المطلوبة بين سرعة الإدخال والإخراج.
• عزم الدوران:تحديد أحمال الصدمات العادية والذروية والمحتملة.
• سرعة الدوران:تفرض السرعات الأعلى متطلبات أكبر على الدقة والتوازن والتشحيم.
• زاوية الضغط:يجب أن تكون مواصفات الترس متوافقة مع مكون التزاوج الخاص به.
• زاوية لولبية:يؤثر هذا على مشاركة الأسنان وتوزيع الحمل وخصائص التشغيل.
• أبعاد العتاد:يجب أن يتناسب حجم التجويف والقطر الخارجي وعرض الوجه وأبعاد التركيب مع الماكينة.
• مادة:يجب أن تعكس متطلبات المواد والمعالجة الحرارية حمل التشغيل وعمر الخدمة المتوقع.
• الظروف البيئية:يمكن أن يؤثر الغبار والرطوبة ودرجة الحرارة وظروف التآكل على متطلبات معالجة المواد والأسطح.
• رد فعل عنيف:يعد الخلوص الصحيح أمرًا ضروريًا للتشغيل السلس وإدارة التمدد الحراري.

كيف تؤثر المواد والتصنيع على أداء التروس؟

لا يعتمد أداء التروس على هندسة الأسنان فحسب، بل يعتمد أيضًا على اختيار المواد ودقة التصنيع والمعالجة الحرارية. غالبًا ما تحتاج التروس المخروطي الحلزونية الصناعية إلى تحمل إجهاد التلامس المتكرر وقوى الانحناء والأحمال المتقلبة على مدار فترات التشغيل الطويلة.

تشمل مواد التروس الشائعة سبائك الفولاذ والمواد الهندسية الأخرى المختارة وفقًا لمتطلبات الحمل والسرعة والبيئة والتكلفة. يمكن للمعالجة الحرارية أن تحسن الصلابة ومقاومة التآكل وأداء التعب، بينما تساعد الآلات الدقيقة على تحقيق هندسة دقيقة للأسنان واتصال تزاوج مناسب.

تصبح جودة التصنيع ذات أهمية خاصة للتطبيقات عالية السرعة أو عالية التحميل. يمكن أن تؤثر الانحرافات الصغيرة في الأبعاد على ملامسة الأسنان ورد الفعل العكسي والاهتزاز والضوضاء. ولذلك يجب أن تكون الشركة المصنعة الموثوقة قادرة على التحكم في الأبعاد الحرجة والحفاظ على جودة إنتاج متسقة عبر الدُفعات.

جينجيانغ فيدا للآلات المحدودةيركز على مكونات نقل الآلات ويمكنه دعم العملاء الذين يحتاجون إلى حلول تروس يمكن الاعتماد عليها لتطبيقات ميكانيكية مختلفة. بالنسبة للمتطلبات المخصصة، يجب مناقشة الرسومات الفنية والأبعاد ومواصفات المواد وظروف التشغيل قبل الإنتاج.

كيف يمكن للصيانة المناسبة إطالة عمر خدمة التروس؟

حتى المعدات المصنعة جيدًا يمكن أن تتعرض لفشل مبكر عند إهمال التركيب أو الصيانة. العديد من مشاكل التروس لا تنتج عن تصميم السن نفسه ولكن عن طريق التلوث أو سوء المحاذاة أو عدم كفاية التشحيم أو التحميل الزائد.

1. استخدم التشحيم المناسب.حدد مادة التشحيم وفقًا لتصميم علبة التروس وسرعة التشغيل ودرجة الحرارة وتوصيات الشركة المصنعة.
2. تحقق من المحاذاة.يمكن أن يؤدي عدم محاذاة العمود إلى تركيز الأحمال على أجزاء معينة من الأسنان وتسريع التآكل.
3. مراقبة رد الفعل العنيف.رد الفعل المفرط أو غير الكافي يمكن أن يساهم في الضوضاء وتوليد الحرارة وتلف الأسنان.
4. حافظ على نظافة النظام.يمكن أن تؤدي الجسيمات الأجنبية إلى إتلاف أسطح الأسنان الدقيقة وتسريع التآكل الكاشطة.
5. فحص الضوضاء غير العادية.قد تشير التغييرات في الصوت أو الاهتزاز إلى تآكل أو اتصال غير صحيح أو مشاكل في التشحيم.
6. تجنب التحميل الزائد.قد يؤدي التشغيل المتكرر بما يتجاوز معدل عزم الدوران المقصود إلى ثني الأسنان أو إجهاد السطح.
7. مراقبة درجة الحرارة.قد تشير درجات الحرارة المرتفعة بشكل غير طبيعي إلى الاحتكاك المفرط أو سوء التشحيم أو مشاكل أخرى في ناقل الحركة.

يعد الفحص الروتيني مهمًا بشكل خاص للمعدات التي تعمل بشكل مستمر أو تحت أحمال متغيرة. يعد اكتشاف التآكل غير الطبيعي في وقت مبكر أقل تكلفة عمومًا من استبدال علبة التروس بالكامل أو التعامل مع فترات توقف الإنتاج غير المتوقعة.

التروس المخروطية الحلزونية مقابل التروس المخروطية المستقيمة

تم تصميم كلا النوعين من التروس لنقل الحركة بين الأعمدة المتقاطعة، لكن هندسة أسنانهما تخلق خصائص تشغيل مختلفة.

يعتمد الاختيار الصحيح في النهاية على ظروف تشغيل الماكينة بدلاً من مجرد اختيار التصميم الأكثر تقدمًا. يجب أن تحدد متطلبات التطبيق دائمًا تكوين الترس.

ما الأخطاء الشائعة التي يجب على المشترين تجنبها؟

يمكن أن يصبح شراء المعدات معقدًا عندما يركز المشترون على مواصفات واحدة. يمكن أن تؤدي العديد من الأخطاء التي يمكن تجنبها إلى ضعف الأداء أو مشكلات التوافق.

يجب أن يكون المورد المحترف على استعداد لمراجعة المتطلبات الفنية بدلاً من مجرد عرض أسعار المنتج بناءً على بُعد واحد. يعد هذا النهج مهمًا بشكل خاص لمشاريع تصنيع المعدات الأصلية والاستبدال والآلات المخصصة.

الأسئلة المتداولة حول التروس المخروطية الحلزونية

الاستنتاج: بناء نظام نقل أكثر موثوقية

توفر التروس المخروطية الحلزونية حلاً فعالاً للآلات التي تحتاج إلى إعادة توجيه الطاقة الدورانية بين الأعمدة المتقاطعة مع الحفاظ على التشغيل السلس والموثوق. يمكن أن تساعد هندسة الأسنان الحلزونية في تحسين خصائص الاتصال وتقليل الصدمات الميكانيكية ودعم نقل عزم الدوران المستقر.

ومع ذلك، فإن جودة التروس وحدها لا تحدد أداء ناقل الحركة. يعد المزيج الصحيح من الهندسة والأبعاد والمواد والمعالجة الحرارية ودقة التصنيع والتشحيم والتركيب أمرًا ضروريًا. ولذلك يجب على المشترين تقييم بيئة التشغيل الكاملة بدلاً من اختيار الترس بناءً على الحجم أو السعر فقط.

بالنسبة للمصنعين وشركات تكامل المعدات ومشتري قطع الغيار، فإن العمل مع مورد ذي خبرة يمكن أن يبسط تأكيد المواصفات ويقلل من مخاطر مشاكل التوافق.جينجيانغ فيدا للآلات المحدودةيمكن أن تعمل مع العملاء على متطلبات نقل الآلات وحلول التروس المخصصة بناءً على الرسومات الفنية والعينات ومواصفات التطبيق.
